سیستم هدایت پارکینگ سنسور پارکینگ اولتراسونیک
معرفی
سنسور پارکینگ هدایت سیستم پارکینگ با استفاده از موج اولتراسونیک، شناسایی اصل کار برای تشخیص اینکه آیا فضای پارکینگ اشغال شده یا نه، و با استفاده از نشانگر LED برای تشخیص وضعیت آن (RED اشغال شده است، GREEN در دسترس است)، که می تواند راننده را برای یافتن فضا به سرعت هدایت کند و بهبود سطح مدیریت پارکینگ. در همان زمان وضعیت را به کنترل کننده بالا ارسال کنید.

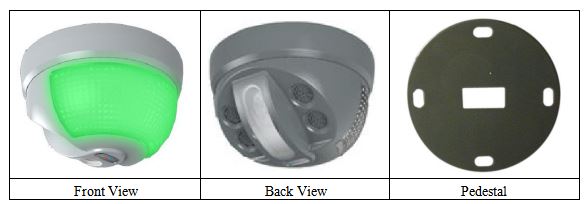

عکس
پارامتر
عملیاتی | DC18V ~ 30V، پیشنهاد : | اصول کارکرد، اصول جراحی، اصول عملکرد | تشخیص سونوگرافی |
ولتاژ | 24 ولت | ||
معمول | نور قرمز : 65mA | ارتباطات | RS-485 |
جاری | سبز نور : 56mA | حالت | |
بعد، ابعاد، اندازه | 130 * 130 * 80 میلیمتر | رمزگذاری آدرس | 00 ~ 31، از طریق 5 jumpers |
خطاب به | |||
تشخیص | 290 سانتی متر ، از طریق 2 ضربه گیر | عملیاتی | -20 ~ + 50 ℃ |
دامنه | تنظیمات | درجه حرارت | |
ESD | 12 کیلو وات | آزمون قطار پالس | ± 4KV |
جدول 2
شاخص وضعیت کار
شاخص وضعیت کار (قرمز): نور با وسایل ارتباطی و اشیاء شناسایی شده است
تنظیم S1 Jumper
آموزش تنظیم S1 Jumper :
از راست به چپ، (LH) 【1،2،3،4،5،6،7】، شماره 5 پایین (1-5) تنظیم آدرس، بالاتر 2 شماره (6-7) آدرس ارتفاع نصب، بلوز در معنی 1، بدون jumper معنی 0.
تنظیمات آدرس : شماره 5 پایین (5،4،3،2،1) به ترتیب نشان دهنده آدرس دودویی 16،8،4،2،1 است. تعدادی از تعدادی از ترکیب خط پرش مانند آدرس محل سکونت 3، شما نیاز به جهنده در 1 و 2.
تشخیص فاصله: سن 1 0 | اضافه کردن آشکارساز : اضافه کردن ( 4 -> 0 ) | |||
Sen10 | ارتفاع نصب | فاصله افقی تا پارکینگ | افزودن | افزودن |
( ی ) | خط ( X ) | |||
0 0 | 180 سانتیمتر - 210 سانتیمتر | مستقیما بالای خط پارکینگ | 0 0 0 0 0 | 00 |
0 1 | 230 سانتیمتر - 250 سانتیمتر | مستقیما بالای خط پارکینگ | 0 0 0 0 1 | 01 |
1 0 | 250 سانتیمتر - 270 سانتیمتر | مستقیما بالای خط پارکینگ | ...... | ... |
1 1 | 270CM - 290CM | مستقیما بالای خط پارکینگ | 1 1 1 1 1 | 31 |
جدول 3
توجه داشته باشید:
1، هنگامی که سنسور پارکینگ اولتراسونیک سیستم هدایت پارکینگ بلوز را تنظیم می کند، لطفا چند بار آن را بارگیری و چندین بار بکشید تا لایه اکسید را حذف کنید تا اطمینان حاصل شود که تماس خوب برقرار باشد.
2، ارتفاع پیشنهادی پیشنهاد شده Y: 2.4m-3m است، نصب شده به طور مستقیم بالای خط پارکینگ، به منظور اطمینان از تشخیص قابل اعتماد.

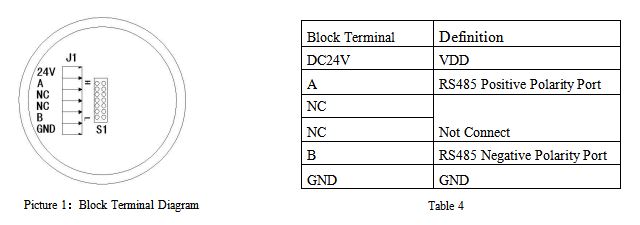

آموزش ترمینال بلوک

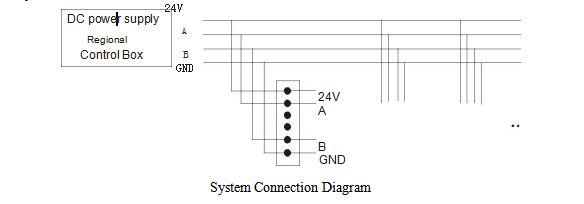

دستورالعمل اتصال سیستم
1. دستگاه تحت یک RCM ترجیحا متصل به حالت اتوبوس، تماس گیرنده با پنج بلوز، یک اتوبوس ارتباطی می تواند حداکثر 32 آشکارساز را داشته باشد.
2. آشکارسازهای تحت یک RCM قدرت DC از RCM دریافت می کنند. با توجه به مهندسی در از دست دادن خط، آشکارساز استفاده از طیف گسترده ای از طراحی منبع تغذیه.
3. برای اطمینان از اینکه تجهیزات ترمینال به درستی کار می کند، توصیه می شود از منبع تغذیه 24V DC استفاده کنید. جعبه کنترل منطقه ای قدرت قدرت را برابر با مصرف انرژی 150٪ - 200٪ از کل تجهیزات منبع تغذیه، برای اطمینان از شروع قابل اعتماد و کار برای مدت طولانی.

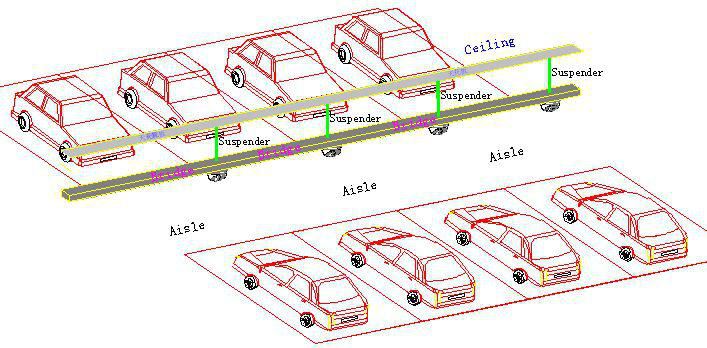

تظاهرات Instal L
